Trophypan Excel 3D
KR 8200 3D



See More. Do more.

コンパクトサイズでありながらΦ12㎝のCT撮影を実現、
従来装置でのΦ8㎝撮影と比較し直径が約50%拡大します。
治療のための診断はもちろん、
計測やシミュレーションなど画像の活用範囲も広がります。

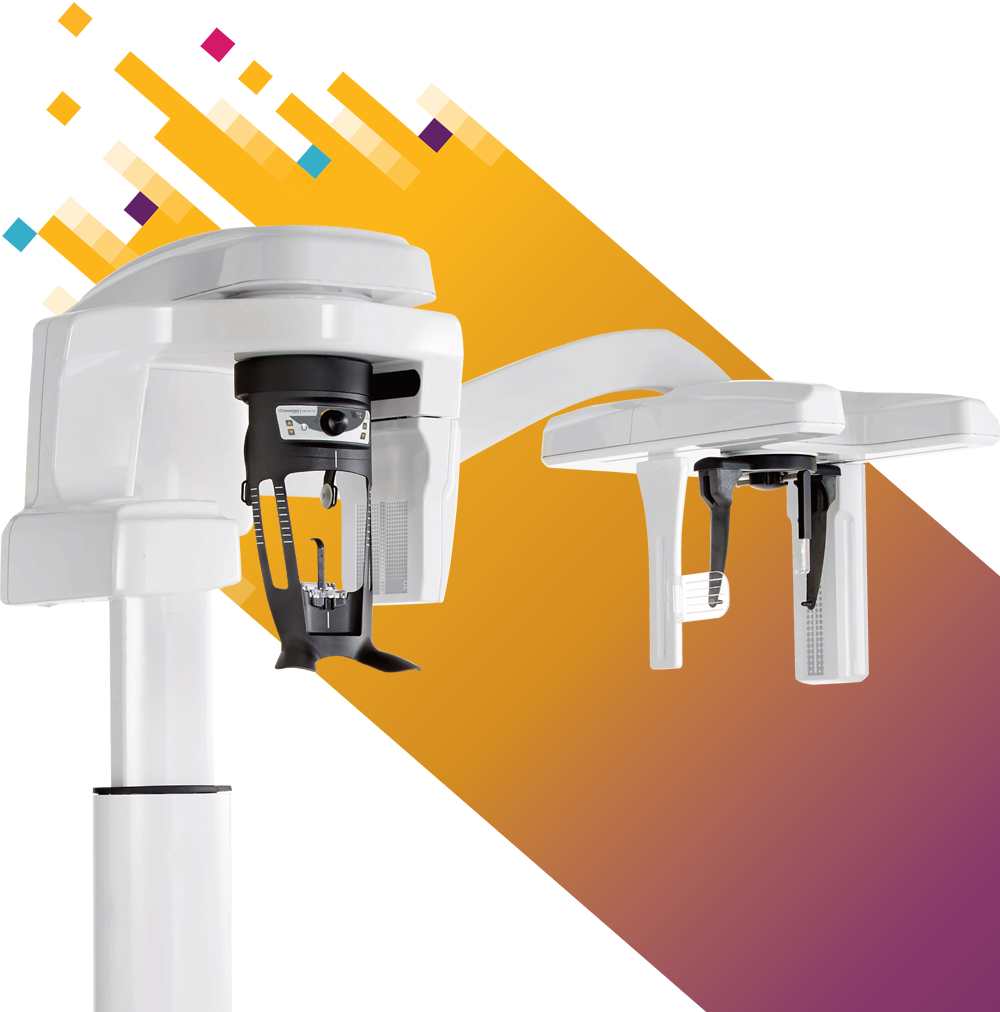

トロフィーパン エクセル 3D

CT機能

CBCT

CBCT

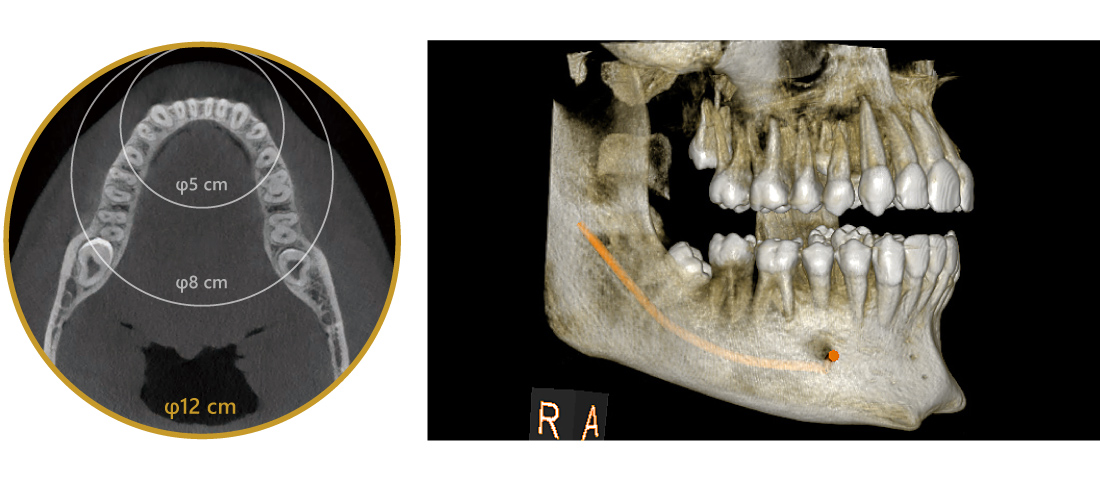

6種類*のFOVを備えた装置です。
最大FOVΦ12cmを選択いただくと、両側の埋伏智歯を含む広範囲の撮影が可能です。
金属アーチファクトや粒状性を抑制する画像再構成、計測機能などのソフトウェアを含め、効果的にCT画像を活用いただけるシステムです。

*6つのうちの1つは小児専用モードになります

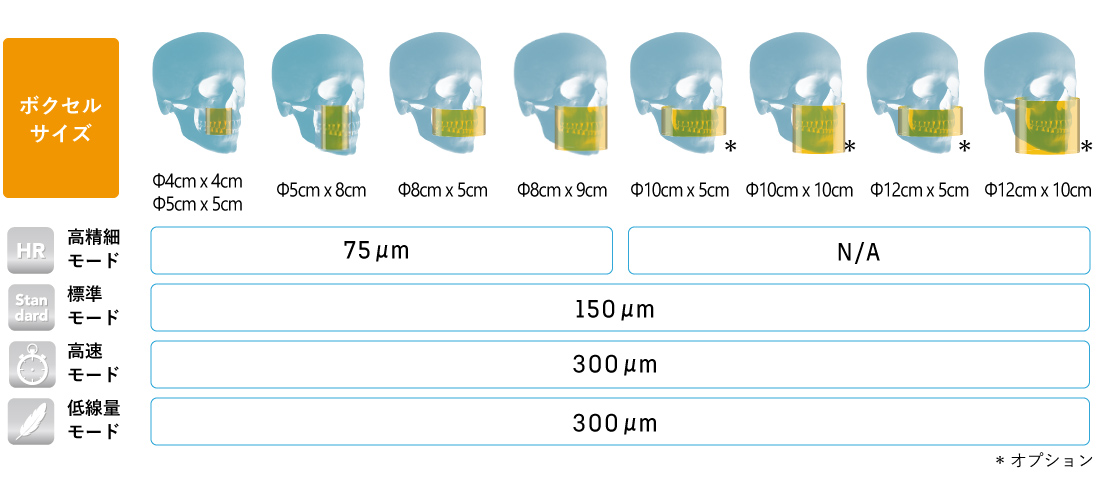

Voxel size & FOV

Voxel size & FOV

撮影範囲FOVと撮影モードの組み合わせは20通り。
撮影目的に合わせた適切なメニューの組み合わせを選択いただけます。

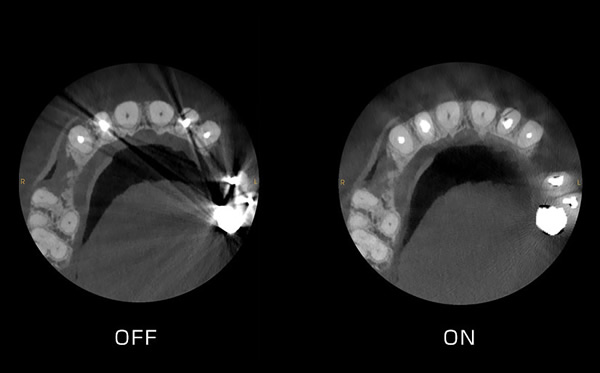

Metal Artifact Reduction Technology

MAR -Metal Artifact Reduction Technology-

補綴物などが原因となるアーチファクトを軽減し、3D画像をより有効に活用いただく機能です。金属を含む歯列向けに開発された再構成アルゴリズムは、現在の医療CTにおける最先端技術の一つです。

Metal Artifact Reduction Technology

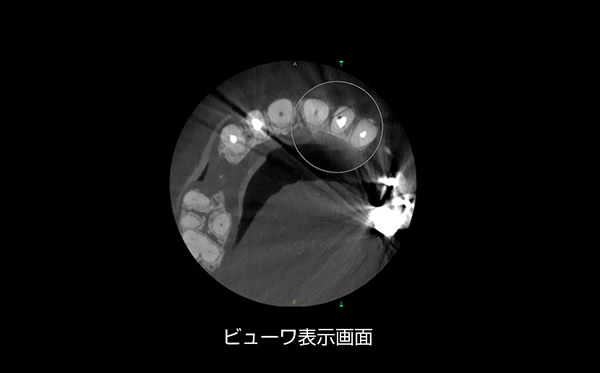

MAR /FDK tool

MAR画像読影のための専用機能を搭載。
円形ROI内部にMAR処理画像を表示。ROI移動する事で瞬時にMAR画像とFDK画像(MARをOFFにした画像)の比較が可能です。

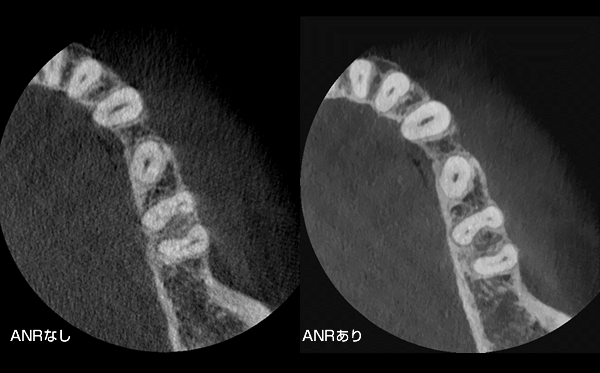

ANR

ANR

粒状性改善のためのANR処理を開発。
細部をより明瞭に観察することが可能となりました。

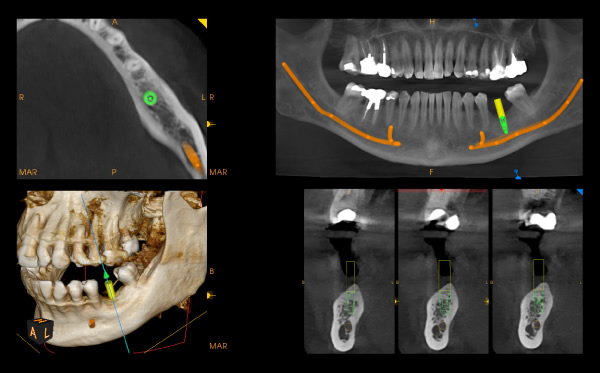

Implant simulation

Implant simulation

インプラントライブラリよりお使いのインプラント体を選択する事で、リアルな形状での挿入シミュレーションが可能です。
複数の画像で確認しながら、適切なシミュレーション作業を進める事ができます。

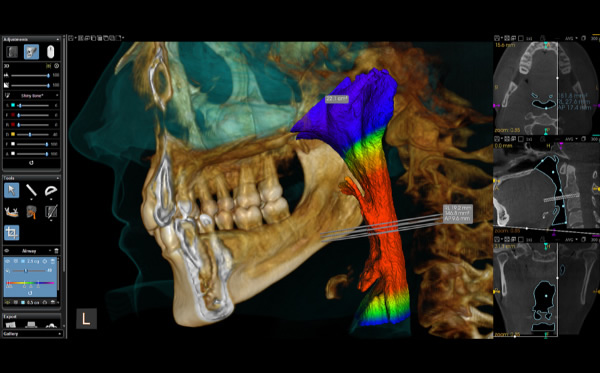

Airway

Airway

気道容積を即時に算出するソフトウェアで、治療の経過観察などにもご活用いただけます。
カラー表示した3D画像は視認性も高く、患者様への説明にも役立ちます。

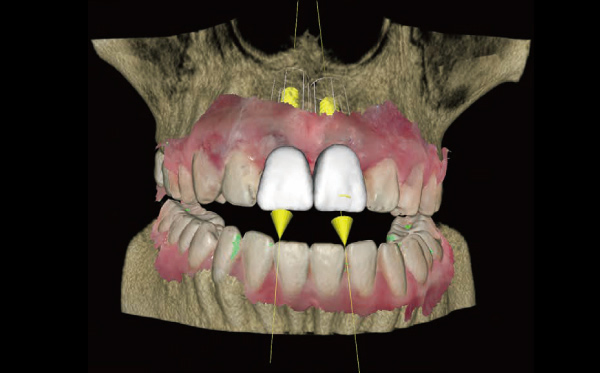

PDIP

PDIP

口腔内スキャナの画像とCT画像を重ね合わせてトップダウントリートメントのインプラントシミュレーションを行う事ができます。
CTでは見えない軟組織も含めた画像を活用し、補綴物の位置を考慮しながらインプラント体のプランニングが可能です。

スキャナーの情報はこちら → Trophy 3DI Beyond (CS 3700)

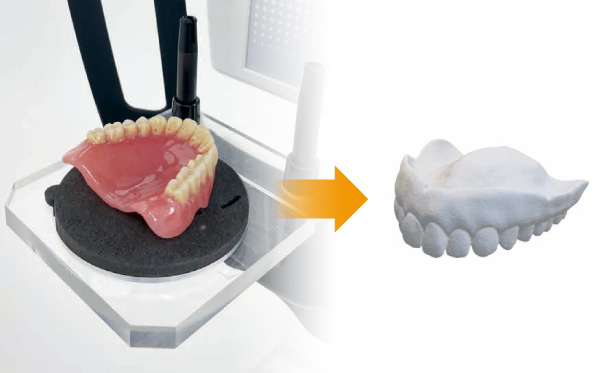

Object Scan

Object Scan

義歯や石膏模型をスキャンし、デジタルデータとして活用・保存する事が可能です。
撮影したデータはSTL形式での出力が可能です。

パノラマ撮影

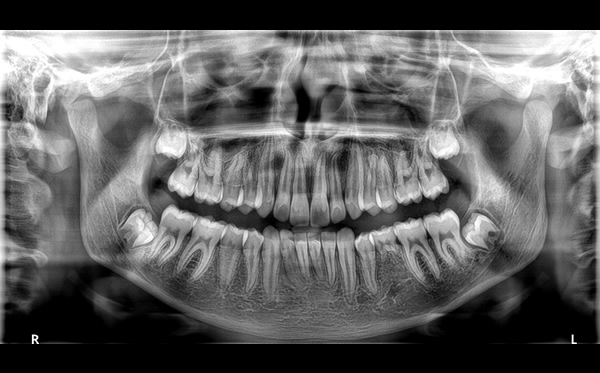

進化したパノラマ画像

TOMOSHARP Technology

新アルゴリズムの開発により、より鮮鋭度の高いパノラマ画像を実現しました。

TOMOSHARP Technology

1.撮影完了後、複数層の画像を生成します。
2.画像全体を数千の領域に分割、それぞれ鮮鋭度を分析し、最適な層を検出します。
3.最適な層を構成し、パノラマ画像を生成します。

セファロ機能

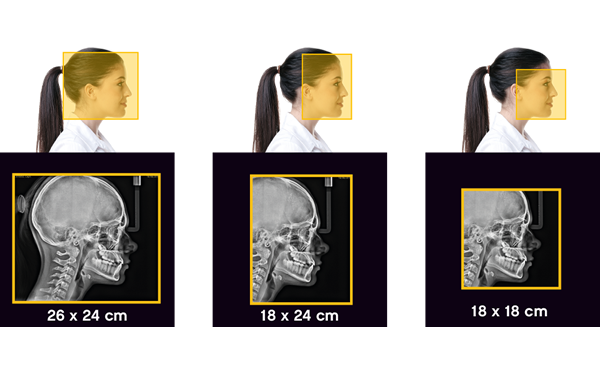

Image size

Image size

3パターンの撮影サイズ。
患者様に合わせて、18×18㎝、18×24㎝、26×24㎝から選択いただけます。

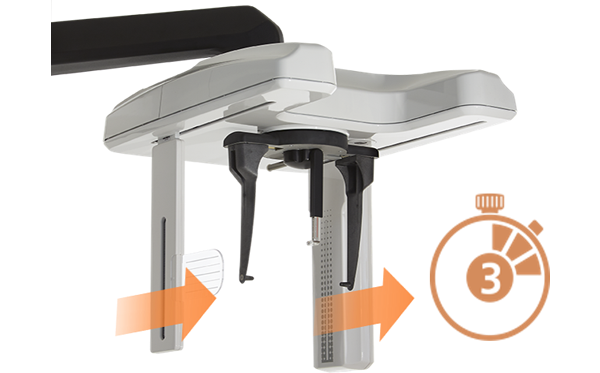

Scan time

Scan time

撮影スキャン時間は、3秒で完了。
小児など体動が懸念される場合に有効な撮影モードです。
(18×18㎝、18×24㎝の高速モードの場合)

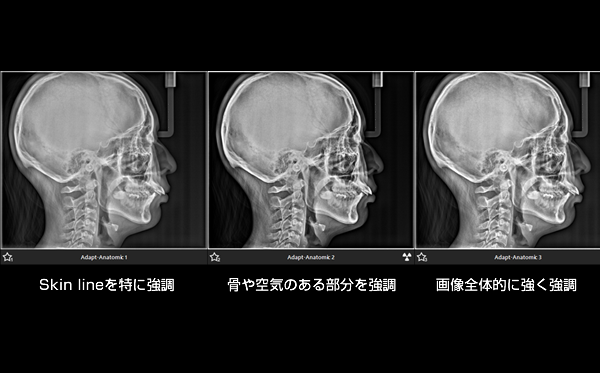

CS adapt

CS adapt

診断目的に合わせて、画像処理の変更が可能です。

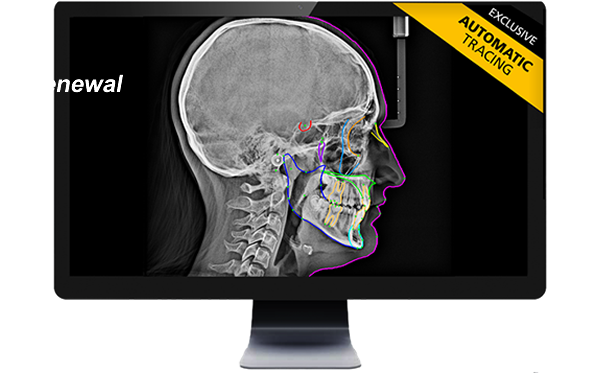

Auto tracing

Auto tracing

矯正で使われるメジャーな計測点、基準平面を自動トレース。
たった10秒でトレース画像が表示されます。

トロフィーパン エクセル 3D

販売名 トロフィーパン エクセル 3D
一般的名称 デジタル式歯科用パノラマ・断層撮影X線診断装置
認証番号 303ACBZX00001A01
製造販売元 トロフィー・ラジオロジー・ジャパン株式会社
販売元 株式会社ヨシダ
販売名 キンキケーアール8200 3D
一般的名称 デジタル式歯科用パノラマ・断層撮影X線診断装置
認証番号 303ACBZX00001A02
製造販売元 トロフィー・ラジオロジー・ジャパン株式会社
販売元 株式会社 近畿レントゲン工業社
■技術仕様
管電圧 60-90kV
管電流 2-15mA
焦点寸法 0.6または0.7mm
総濾過 >2.5㎜ eq. Al
電源 AC200V 50 / 60Hz
最小設置スペース 1200(L) x 1400(D) x 2400(H)mm  (セファロなしの場合)
本体重量 92kg (セファロなしの場合)
センサーテクノロジー CMOS
グレイスケール 16384 – 14bit
照射時間 パノラマ:2~14秒 / 3D:3~20秒
■製品構成

【標準搭載】

パノラマ撮影 モード:フルパノラマ 部分パノラマ 咬翼、上顎洞、顎関節×2、顎関節×4
患者サイズ:小児、成人小型、中型、大型
歯列弓形状:シャープ、ノーマル、ワイド
3D撮影 モード:高精細、標準、高速、低線量
FOV(直径×高さ㎝):4×4、5×5、8×5、8×9、12×5、12×10
患者サイズ:小児、成人小型、中型、大型
セファロ撮影 モード:高精細、高速
撮影部位:側面、正面(AP、PA)、斜位、軸位、手根骨
サイズ:(縦×横㎝)18×18、24×18、24×26

【オプション】

セファロ撮影、MAR、Airway、PDIP、STLコンバータ(オブジェクトスキャン)
